交流脈沖自動電池點焊機的原理性能
發布日期：2018/12/26 11:06:19 信息來源：http://www.bjqyr.com
摘要：交流脈沖自動電池點焊機通過單片機控制可控硅截取交流脈沖電壓給焊接變壓器初級線圈，變壓器再將高壓脈沖轉換成低壓大電流輸出到點焊針放電點焊。
點焊是電池行業必不可少的一道工序，從電芯到PACK組裝的每個連接環節都離不開點焊，點焊的品質直接影響到電池的品質。最常見的點焊品質問題有虛焊和炸焊，虛焊往往不易發現，會給電池品質留下重大隱患，炸焊在點焊時會直接反映出來，往往會造成零件損耗。電池自動點焊機行業經過多年的發展，從最初的交流脈沖點焊機到儲能點焊機、中頻點焊機、晶體管式點焊機，再到激光點焊機，點焊設備不斷升級，點焊的品質也不斷提高。但是我們也經常看到各種點焊機在同一生產車間齊聚一堂，發揮著各自的作用，性能差的點焊機并沒有被淘汰出局，這是為什么呢？下面鎮江精工焊接介紹點焊機的原理性能。

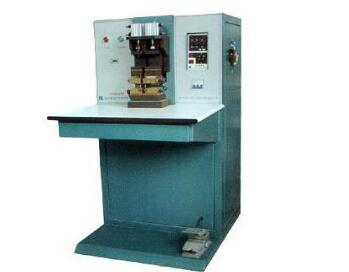

交流脈沖自動電池點焊機，通過單片機控制可控硅截取交流脈沖電壓給焊接變壓器初級線圈，變壓器再將高壓脈沖轉換成低壓大電流輸出到點焊針放電點焊。
交流脈沖點焊機的優點是成本低，故障率低。缺點是可控硅一旦觸發導通，其關斷必須要等到交流電過零點才能關斷，這樣導致焊接時間延長，隨著時間的延長，其焊接的功率越來越低，因此，延長的焊接時間對焊接效果毫無益處，只會徒增焊點溫度，容易造成功率調小了虛焊，調大了炸焊、熔錫等。這個現象在保護板鎳片點焊時很常見，因?yàn)楸Ｗo(hù)板焊盤底下的錫很敏感，這點反應映出交流脈沖點焊溫度高不爭的事實。所以在點焊鋁殼負極或鋼殼正極時，由于其鉚釘面積較小，不容易散熱，經常出現密封圈燒熔的現象，還有保護板鎳片點焊容易出現虛焊或焊盤熔掉的現象。
